UST系列投入式液位變送器
一、概述
投入式液位變送器是基于所測液體靜壓與該液體液位高度成正比變化的原理，采用進口芯片，變送器經特殊封裝，配以專用導氣電纜組成液位變送器。變送器是由擴散硅（電容）壓力傳感器和高性能的專用放大電路組成，采用先進的設油隔離技術和完善的密封防水工藝，長期使用安全可靠。本系列液位變送器用于連續檢測各種液體（包括腐蝕性液體）的液位，并發送一個與之成正比的直流信號，由于它的尺寸小、精度高、采用二線制傳輸信號，使用方便，可直接投入液體中或外套不銹鋼管，如特殊需要外加專用裝置，可對高溫介質及強腐蝕性介質的液位壓力進行檢測，因此可廣泛應用于冶金、石油、化工、電力、航運、水利、制藥等行業。同時可選用智能數字顯示儀表。
 二、主要技術指標
量程：0.5~100m
電源：24VDC
輸出：二線制，4-20mA、1~5V
負載電阻：0-1100(標準0-500)Ω
精度等級：0.05~0.5級
工作溫度：0-80℃
變送器尺寸：φ34X120mm（不含安裝法蘭及接線盒）
出線接口螺栓：M20X1.5
接液材質：不銹鋼、聚四氟乙烯
注：在高于80℃或強腐蝕介質中的液位壓力，需外加專用裝置進行檢測。
三、儀表的選型
四、安裝
將傳感器投入到被測量液體中，安裝在容器的上部固定后擰緊。
打開接線盒蓋，接入引出線，蓋上盒蓋并擰緊螺釘引出線固定、接線參照UHC-DB型及注意事項。
液位變送器采用一體化形式封裝，所以零點和滿程在出廠前已經調校好，現場不能進行零點和滿程調節。

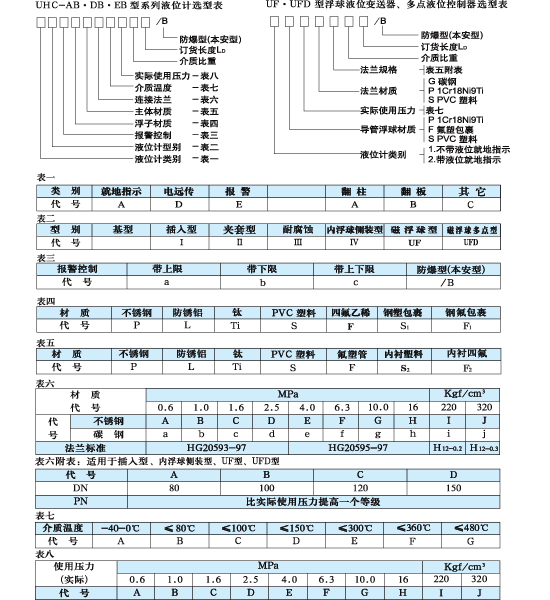

十一、儀表選型表
|
